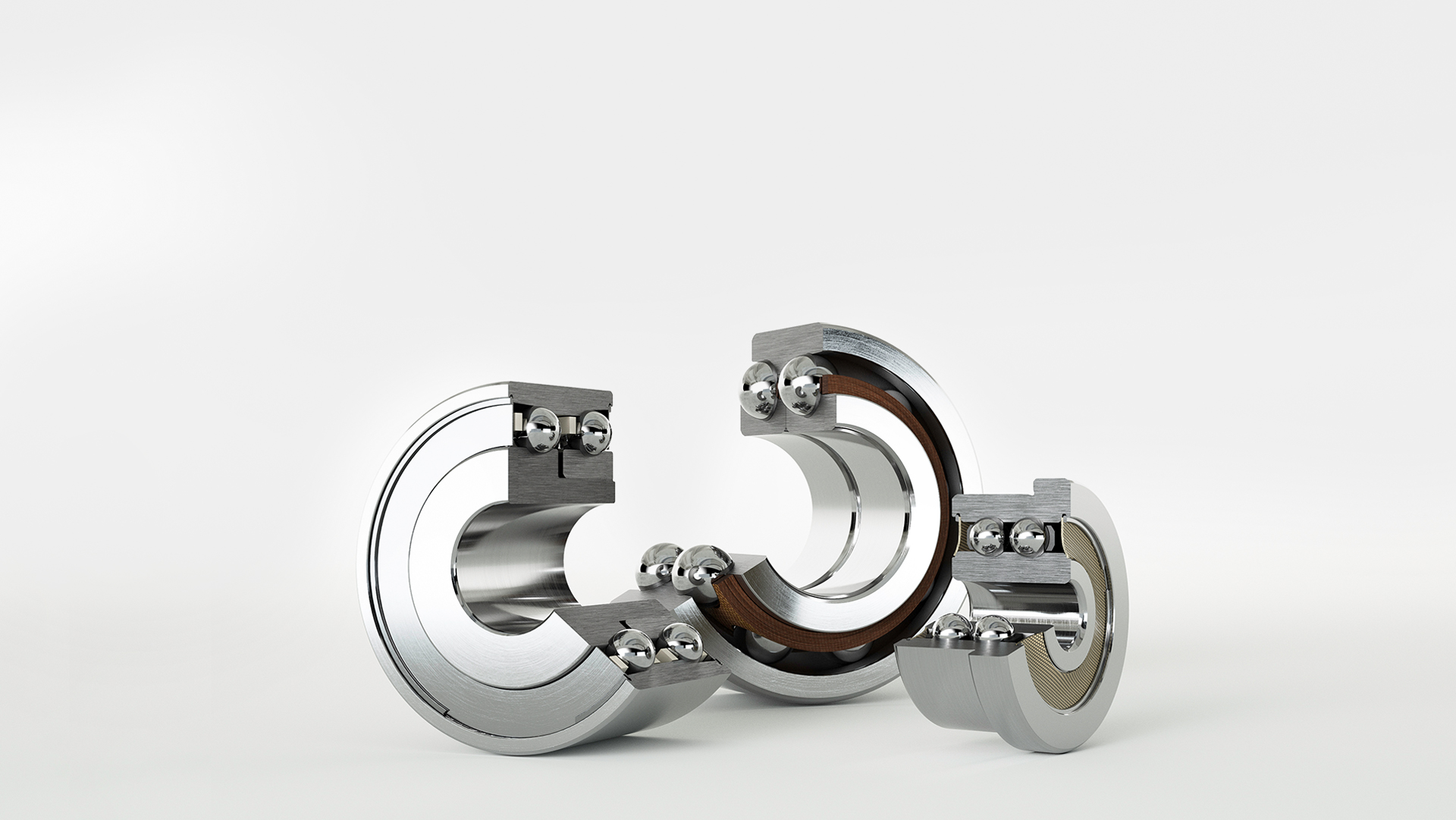

Duplexkugellager
Hohe Belastbarkeit und
genaue Lagebestimmung
Innovative und belastabare Lager

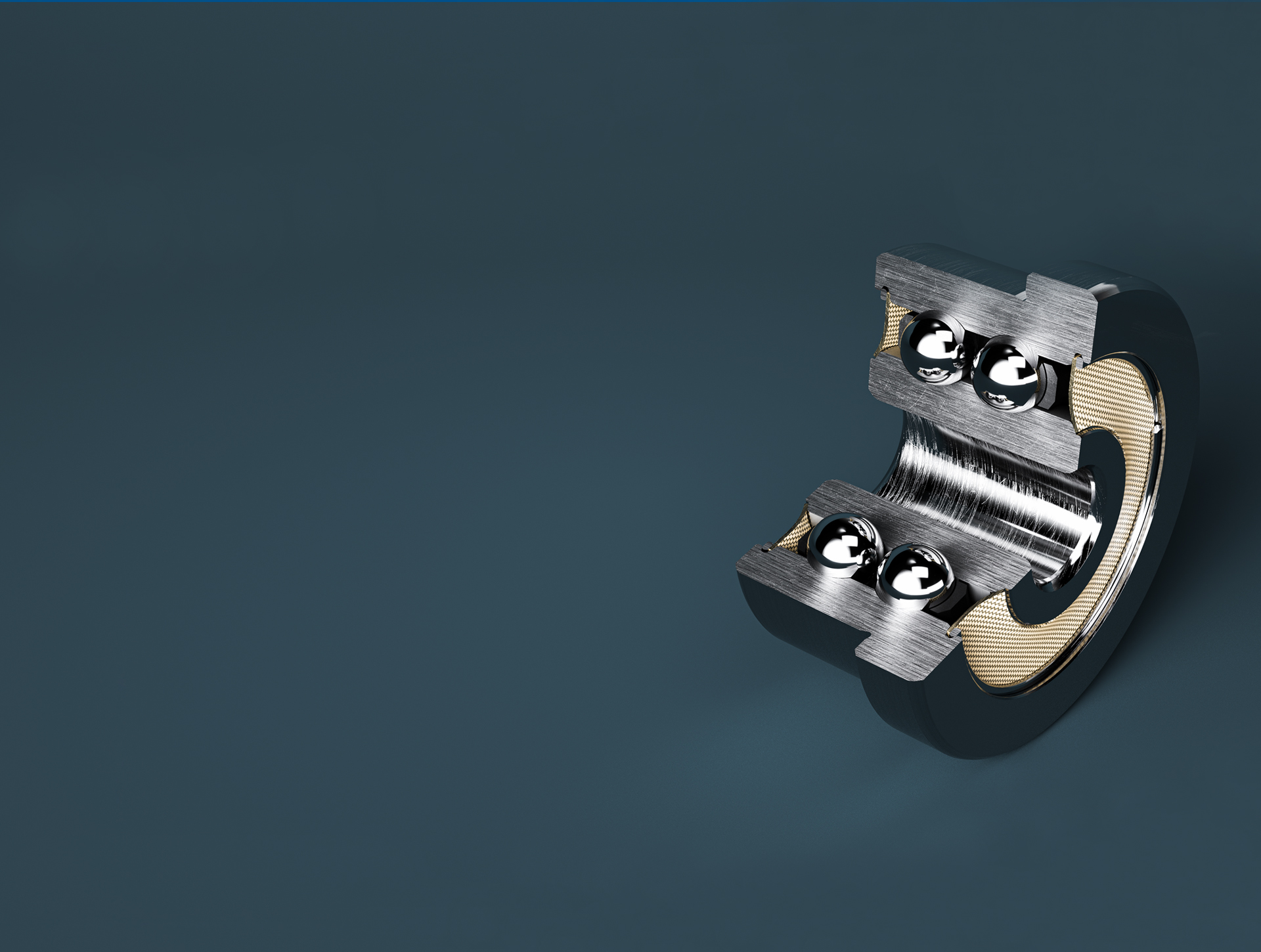

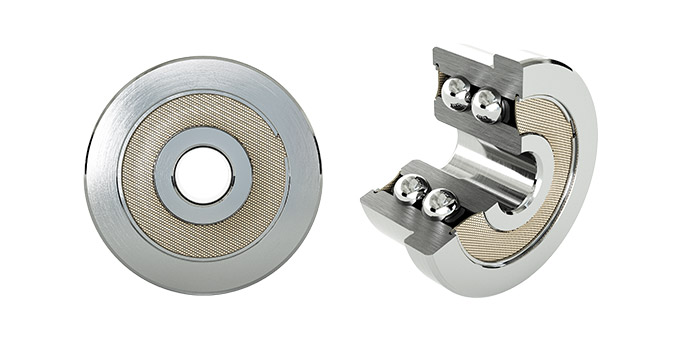

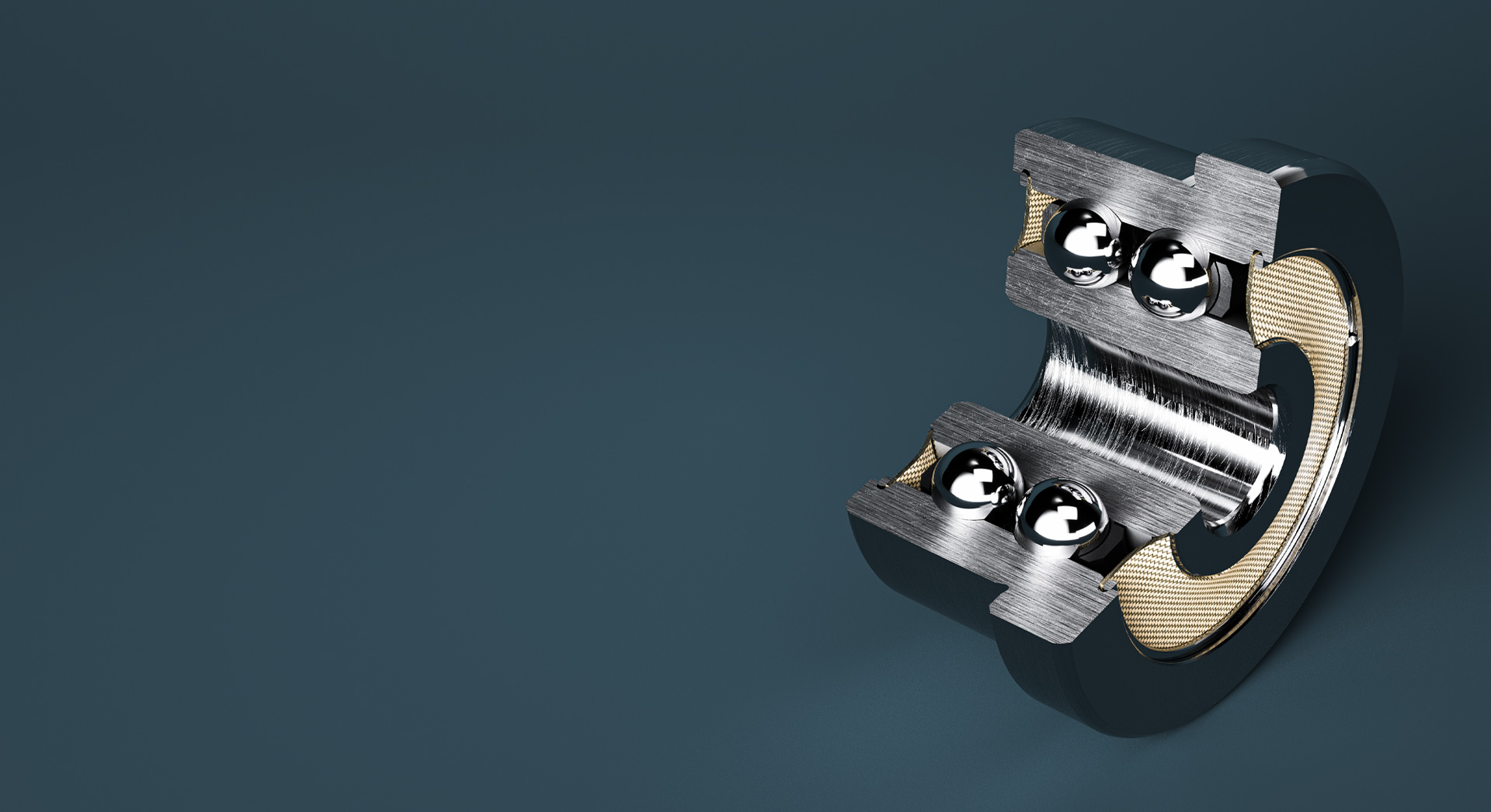

Sie suchen eine Kugellagerlösung, die besonders belastbar ist und bei der eine genaue Lagebestimmung in radialer sowie axialer Richtung möglich ist? Dann sind die Duplexkugellager von GRW das Passende für Sie. Dabei handelt es sich um zwei miteinander gepaarte Kugellager, die der Lagerung folgende Eigenschaften verleihen:
- Genaue Lagebestimmung in radialer und axialer Richtung, die von einem bestimmten Spiel bis zu einer starren Führung reichen kann
- Begrenzung der Federung eines Systems
- Höhere Belastbarkeit verglichen mit einem einzelnen Kugellager
Radial-Rillenkugellager –
Präzise und hochwertig

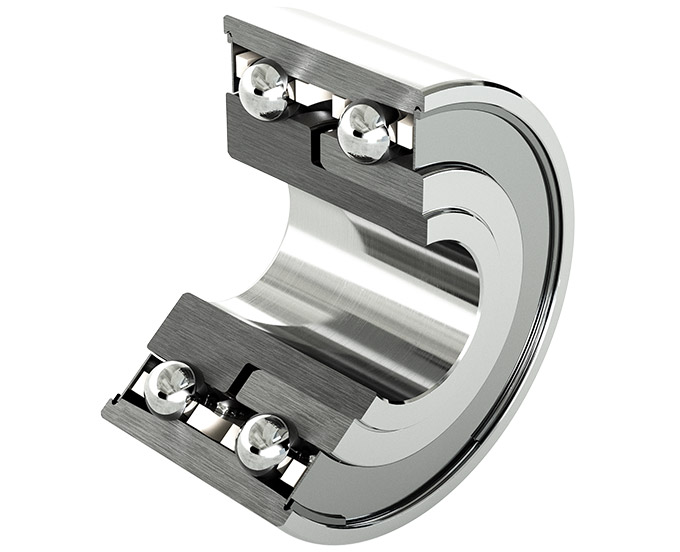

Haben Sie keine speziellen Anforderungen an das Kugellager, werden GRW-Rillenkugellager mit einer Vorspannung von 5 N und einem nominellen Kontaktwinkel von 15 ° (C) gepaart. Selbstverständlich können wir auch die Vorspannung und den Kontaktwinkel individuell an Ihre Anforderungen und Betriebsbedingungen anpassen. Grundsätzlich empfehlen wir, für Duplexkugellager die Radialluft größer als normal zu wählen, denn dadurch werden die axiale Belastbarkeit, die Starrheit und der Berührungswinkel größer.
Spindelkugellager:
Kundenspezifisch anpassbar

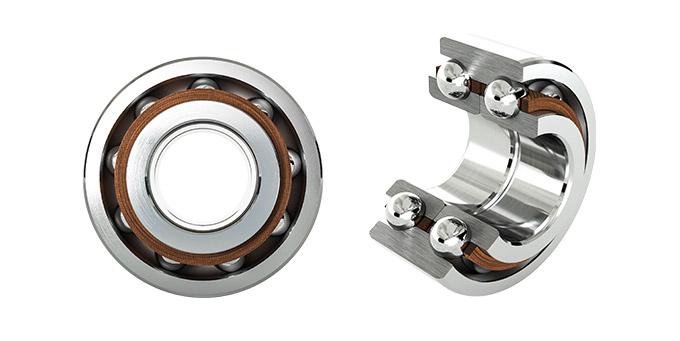

Entscheiden Sie sich für ein Spindelkugellager, so werden die Vorspannung und der Kontaktwinkel grundsätzlich angegeben. Standardmäßig beträgt der Berührungswinkel 15 ° (C) bzw. 25 ° (E). Die Vorspannung wird, wie folgt, unterschieden:
- Leicht (L)
- Mittel (M)
- Schwer (S)
Natürlich können wir bei GRW – je nach Anforderung und Betriebsbedingungen – sowohl Vorspannung als auch Kontaktwinkel kundenspezifisch anpassen.
Wichtig:
Grundsätzlich sollten Sie die Vorspannung nicht höher als notwendig wählen. Dies kann eine unnötige Erhöhung des Reibemoments zur Folge haben, was wiederum die Lebensdauer des Kugellagers unmittelbar beeinflusst. Damit die beiden Kugellager möglichst gleich sitzen, sortieren wir die Duplexkugellager meist anhand von Bohrung und Außendurchmesser in je zwei Gruppen. Sie bekommen diese paarweise mit dem gleichen Code verpackt von uns geliefert. Achten Sie bei der Montage darauf, dass Sie diese möglichst auch mit sortierten Wellen und Gehäusen einbauen. Halten Sie sich dabei unbedingt an die Montagehinweise auf den Verpackungsaufklebern bzw. Markierungen auf den Kugellagern selbst. Kugellageranpassungen sind sorgfältig auszuwählen, denn ein Passungsübermaß am Innen- oder Außenring verändert die Vorspannung.
.jpg)
Diese Einbauarten gibt
es für Duplexkugellager:
- O-Anordnung:
Rücken an Rücken; Paarungsart -1 bzw. DB bei Spindellager - X-Anordnung:
Stirnseite an Stirnseite; Paarungsart -2 bzw. DF bei Spindellager - Tandem-Anordnung:
Paarungsart -3 bzw. DT bei Spindellager - Universal:
Paarungsart -4 bzw. U bei Spindellager
Sie brauchen Duplexkugellager, die höchsten Anforderungen in Bezug auf Steifigkeit gerecht werden? Wir haben die Möglichkeit, Lagersätze aus mehreren Lagern einzusetzen. Je nach Anwendung stellen wir diese aus universell gepaarten Lagern in X-, O- oder Tandem-Anordnung zusammen.
