Spindelkugellager: Hochpräzise Lösungen der Extraklasse
Leistungsfähige
Spindelkugellager
überzeugen auf
ganzer Linie

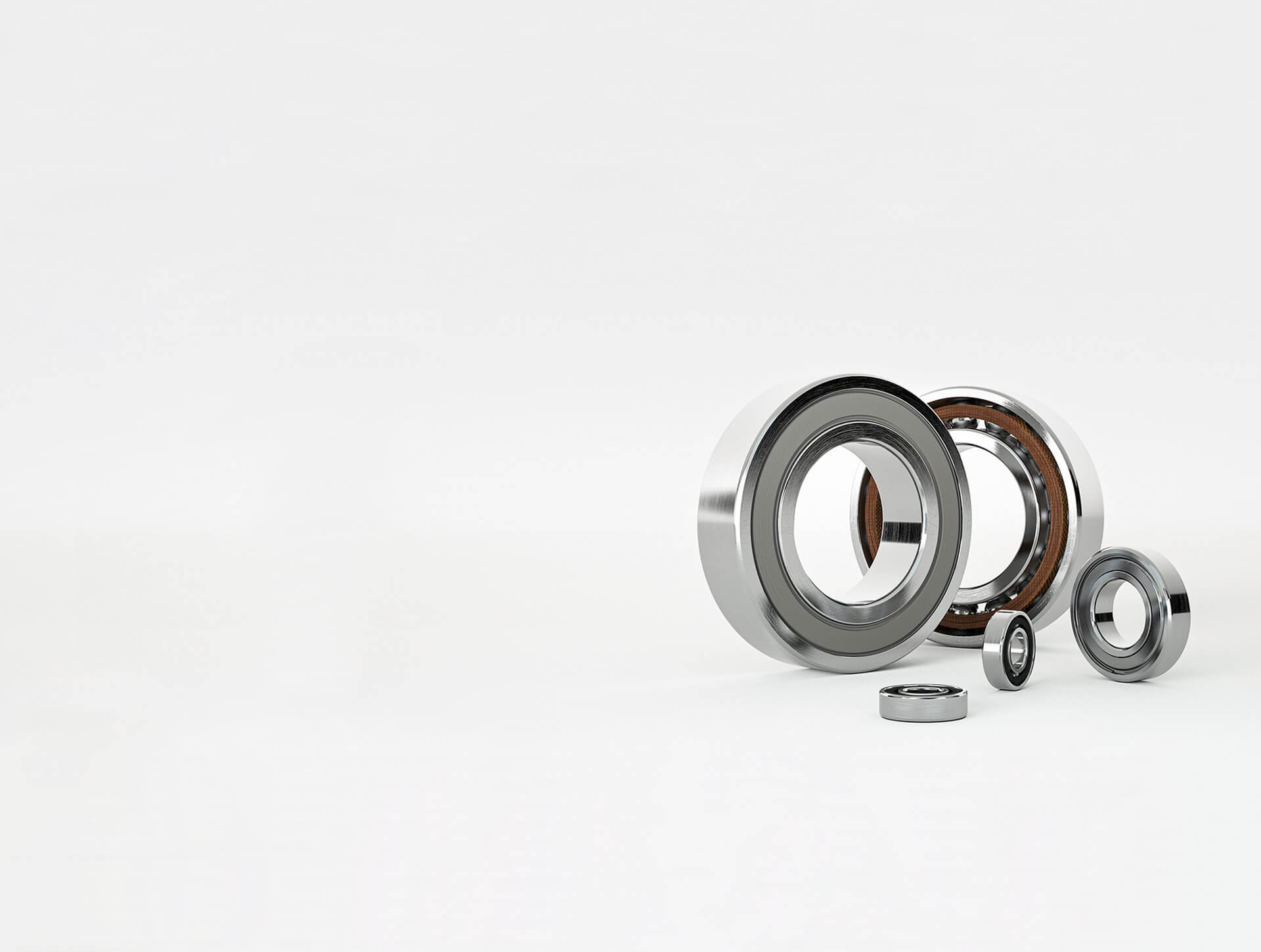

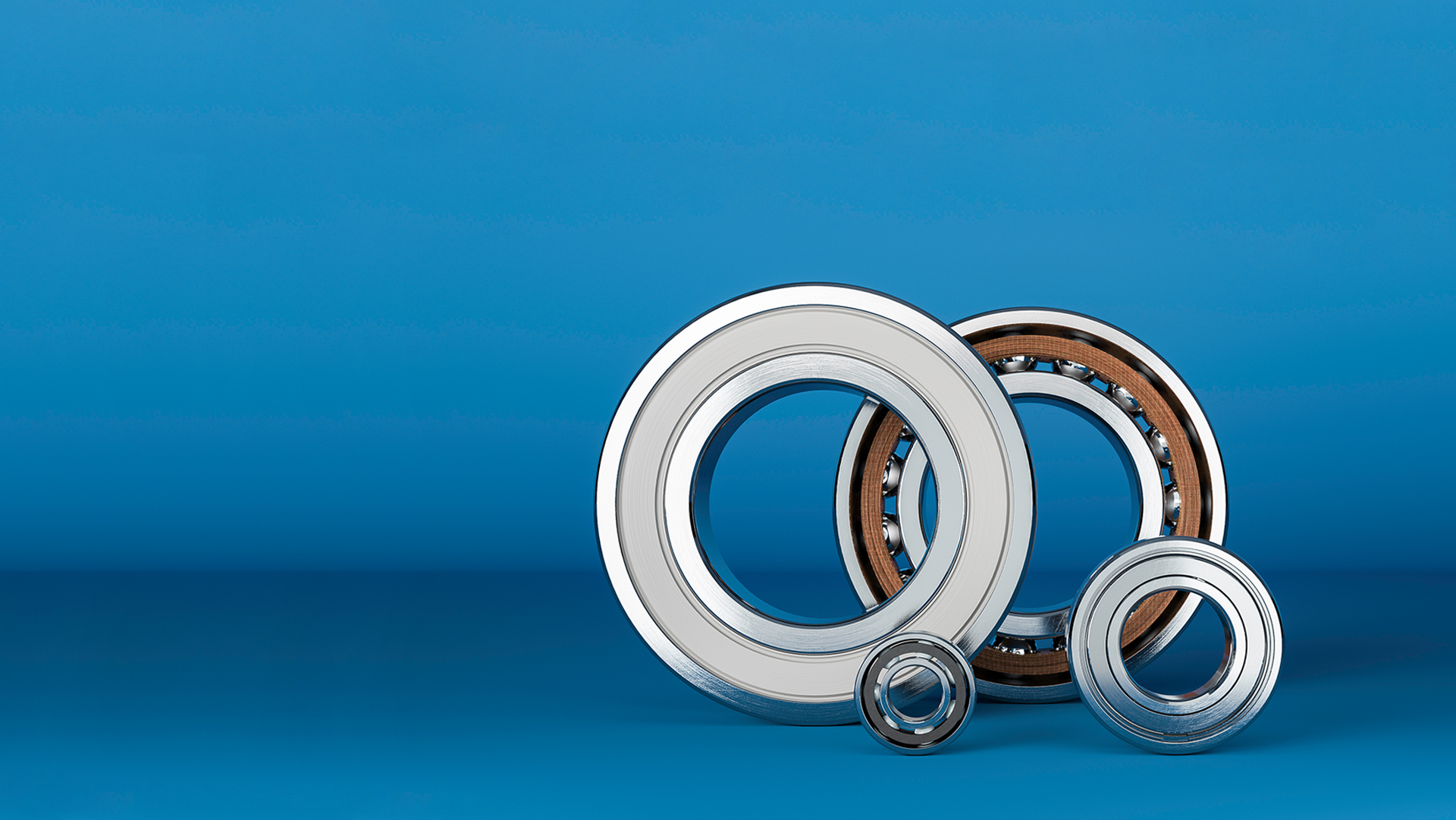

Sie punkten mit Laufgenauigkeit, eignen sich hervorragend für hohe Drehzahlen und bieten exzellente Tragfähigkeit. Bei den leistungsstarken Spindelkugellagern von GRW handelt es sich um einreihige Schräg-Kugellager, die aus massiven Außen- und Innenringen sowie Kugelkränzen mit Fensterkäfigen bestehen
Eigenschaften der GRW-Spindelkugellager
- Genauigkeitsklasse P4 und besser
- Kontaktwinkel von 15° (C) oder 25° (E)
- Korrosionsbeständiger SV-Hochleistungs- oder Wälzlagerstahl
- Stahl-/Keramikkugeln
- Massivkäfig aus Phenolharz oder Sondermaterialien
- Öl- oder Fettschmierung
- Montage, Schmierung und Verpackung im Reinraum
- Lagerpaarung mit Vorspannungsklassen oder individueller Vorspannkraft
Offene vs abgedeckte Spindelkugellager
| Offen | Abgedeckt |
|---|---|
| hohe Tragfähigkeit | Sehr gute Temperatur- & Medienbeständigkeit |
| Geeignet für Öleinspritzschmierungen | Geeignet bei Fettschmierungen |
| Kein Zerfallen des Lagers dank Schnappüberhöhung | Keine zusätzliche Reibung aufgrund kontaktfreier Deckscheiben |
| Verbesserte Drehzahleignung und erhöhte axiale Steifigkeit mit kleineren Kugeln | |
| Optimaler Staubschutz |
Einbau und Handhabung
von Schräg-Kugellagern
- Arbeitsplatz sauber halten
- Schläge und Stöße beim Transport vermeiden
- bis kurz vor Installation Spindelkugellager luftdicht eingepackt lassen
- gepaarte Lager (DB), (DF) und (DT) ausschließlich mit beiliegenden Teilen und in entsprechender Anordnung zusammenbauen
- beliebige Anordnung bei universell gepaarten Lagern
- Schräglager nur entlang der Markierungen am Außenring axial belasten
- Übertragung von Montagekräften über die Kugeln vermeiden
- Spindellager vor Inbetriebnahme entsprechend der Empfehlungen einlaufen lassen
